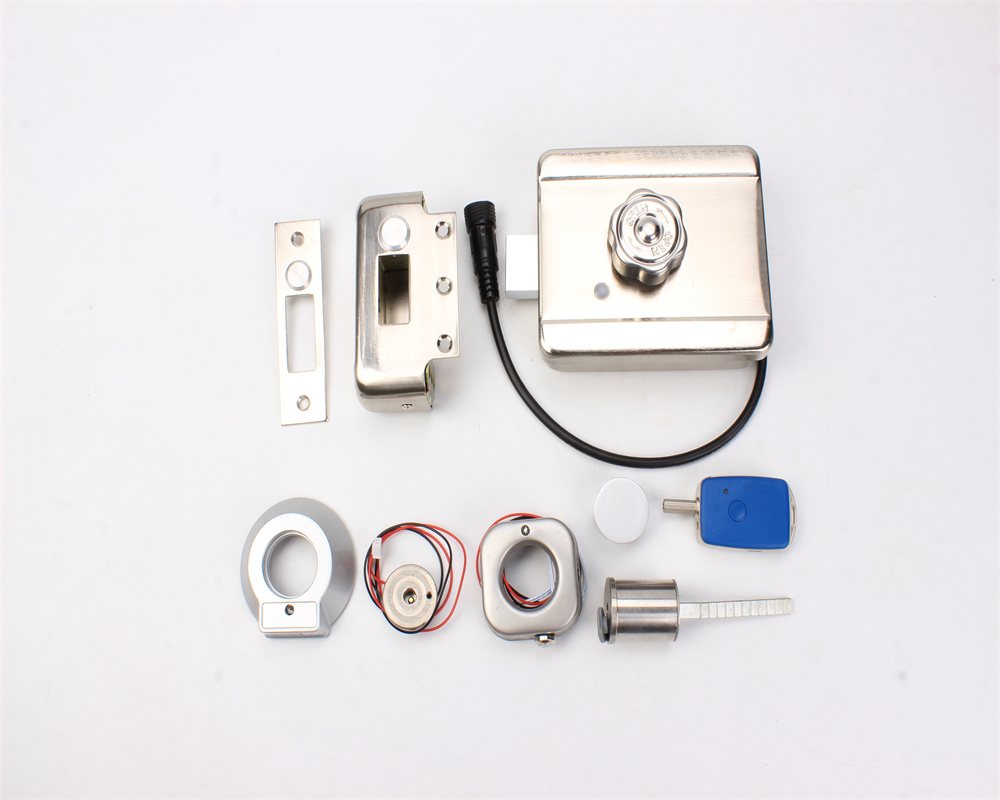

型號：CRT-MSL100L

名稱：藍牙靈性鎖（藍牙基站鎖）

出線說明

線束對應功能如下表：

接線圖

對應鎖芯及型號參照表：

注：以上CRT-MSL100L系列鎖具提供電控開鎖+鑰匙開鎖（電子鑰匙或機械鑰匙）兩種開鎖方式

技術參數

靈性鎖電控部分技術參數

1、整機工作電壓：12V

2、工作溫度：-40℃-70℃

3、工作濕度：20%-98%

4、酸堿度范圍：正常大氣環境

5、開關鎖次數：30萬次

6、防護等級：IP65

門鎖無源鎖芯部分技術參數:參照對應鎖芯技術參數

安裝示意

安裝要求（具體安裝方法參照《鐵塔靈性鎖改造作業指導書》）

1、在安裝到門上的過程中，不得敲擊，以勉損壞鎖具的零件，安裝人員需要帶手套操作；

2、安裝時門板需要保持水平，門固定孔須與鎖體外形對應相配，不可用力敲擊鎖體；不可用化學物資擦拭鎖體表面，以勉防護層腐蝕；

安裝注意事項：

1、安裝時候門磁位置需要相對應，主鎖體的鎖舌伸入副鎖體的鎖舌孔不能有摩擦

2、鎖芯與主鎖體的插片孔要保證同軸度，不能偏斜

操作說明

FSU電控開關鎖：

1、FSU通過DO端口直連控制靈性鎖，FSU根據平臺下發開鎖指令，蜂鳴器響，電機旋轉帶動撥頭旋轉，鎖舌跟著直線運動，拉門把手門即打開。同時將內部傳感器的狀態上報給FSU。如果10秒內無操作，鎖具會自動上鎖。

2、把門關上，門磁感應鎖舌自動上鎖，同時上傳鎖舌信號和門磁信號給FSU，通過對比分析確認門是否上鎖

電子鑰匙開關鎖：

1、對電控鎖的無源鎖芯進行編碼

2、通過后臺管理平臺對鑰匙分配開鎖權限

3、工作人員通過手機APP登錄個人賬戶，鑰匙與手機藍牙連接，下載開鎖任務

4、將鎖的鎖芯硅膠蓋打開

5、鑰匙插入鎖芯，“嘀”一聲響和鑰匙指示燈變成綠色，旋轉鑰匙，進行開鎖。

6、關鎖：把門關閉，鎖具的磁感開關與門框上的磁鐵感應，鎖具即可感應上鎖，同時上傳鎖舌信號和門磁信號給FSU，通過對比分析確認門是否上鎖，如果不上鎖，后臺系統報警，蜂鳴器響

藍牙開關鎖：

1、打開手機APP,設置登陸網絡地址和網絡端口，登陸用戶。

2、連接藍牙配對，連接好藍牙標志顯示綠色表示藍牙連接成功。

3、點擊開鎖，蜂鳴器響燈光亮，電機旋轉帶動撥頭轉動開鎖。

4、上鎖：把門關閉，鎖具的磁感開關與門框上的磁鐵感應，鎖具即可感應上鎖，同時上傳把手信號和門磁信號給FSU，通過對比分析確認門是否上鎖，如果不上鎖，后臺系統報警，蜂鳴器響

485通信開關鎖：

1、與FSU連接通過通信信號開鎖。

2、上鎖：把門關閉，鎖具的磁感開關與門框上的磁鐵感應，鎖具即可感應上鎖，同時上傳鎖舌信號和門磁信號給FSU，通過對比分析確認門是否上鎖，如果不上鎖，后臺系統報警，蜂鳴器響。

應用場景：鐵塔基站防盜門，配電房
