名稱：藍牙靈性鎖（藍牙基站鎖）

技術參數
靈性鎖電控部分技術參數
1、整機工作電壓：12V
2、工作溫度：-40℃-70℃
3、工作濕度：20%-98%
4、酸堿度范圍：正常大氣環境
5、開關鎖次數：30 萬次
6、防護等級：IP65
門鎖無源鎖芯部分技術參數:參照對應鎖芯技術參數

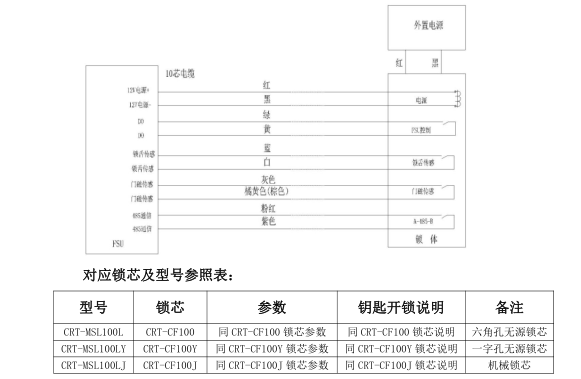

安裝示意

安裝要求（具體安裝方法參照《鐵塔靈性鎖改造作業指導書》）
1、在安裝到門上的過程中，不得敲擊，以勉損壞鎖具的零件，安裝人員需要帶
手套操作；
2、安裝時門板需要保持水平，門固定孔須與鎖體外形對應相配，不可用力敲擊
鎖體；不可用化學物資擦拭鎖體表面，以勉防護層腐蝕；
安裝注意事項：
1、安裝時候門磁位置需要相對應，主鎖體的鎖舌伸入副鎖體的鎖舌孔不能有摩
擦
2、鎖芯與主鎖體的插片孔要保證同軸度，不能偏斜
操作說明
FSU 電控開關鎖：
1、FSU 通過 DO 端口直連靈性鎖，FSU 根據平臺下發指令，蜂鳴器響，
電機旋轉帶動撥頭旋轉，鎖舌跟著直線運動，拉門把手門即打開。同時將內部傳
感器的狀態上報給 FSU。如果 10 秒內無操作，鎖具會自動上鎖。
2、把門關上，門磁感應鎖舌自動上鎖，同時上傳鎖和門磁信號給 FSU，
通過對比分析確認門是否上鎖
電子鑰匙開關鎖：
1、對電控鎖的無源鎖芯進行編碼
2、通過后臺管理平臺對鑰匙分配開鎖權限
3、工作人員通過手機 APP 登錄個人賬戶，鑰匙與手機藍牙連接，下載開鎖任務
4、將鎖的鎖芯蓋打開
5、鑰匙插入鎖芯，“嘀”一聲響和鑰匙指示燈變成綠色，旋轉鑰匙。
6、關鎖：把門關閉，鎖具的磁感開關與門框上的磁鐵感應，鎖具即可感應上鎖，
同時上傳鎖舌信號和門磁信號給 FSU，通過對比分析確認門是否上鎖，如果
不上鎖，后臺系統報警，蜂鳴器響
藍牙開關鎖：
1、打開手機 APP,設置登陸網絡地址和網絡端口，登陸用戶。
2、連接藍牙配對，連接好藍牙標志顯示綠色表示藍牙連接成功。
3、蜂鳴器響燈光亮，電機旋轉帶動撥頭轉動打開。
4、上鎖：把門關閉，鎖具的磁感開關與門框上的磁鐵感應，鎖具即可感應上鎖，
同時上傳把手信號和門磁信號給 FSU，通過對比分析確認門是否上鎖，如果不上
鎖，后臺系統報警，蜂鳴器響
485 通信開關鎖：
1、與 FSU 連接通過通信信號。
2、上鎖：把門關閉，鎖具的磁感開關與門框上的磁鐵感應，鎖具即可感應上鎖，
同時上傳鎖舌信號和門磁信號給 FSU，通過對比分析確認門是否上鎖，如果
不上鎖，后臺系統報警，蜂鳴器響。
應用場景：鐵塔基站防盜門，配電房
